單元 1 - 電線 | 如何分辨火線、中性線、接地線？

1. 什麼是「單相 (Single-Phase)」？為什麼叫「單相三線式」？

在研究電線之前，大家常常聽到「單相電」與「單相三線式 (1Φ3W)」，這到底是什麼意思？

A. 什麼是「相 (Phase)」？

我們家裡用的電是交流電 (AC, Alternating Current)，它的電壓不是恆定不變的直線，而是像海浪一樣隨時間上下規律震盪的正弦波 (Sine Wave)（台灣電力頻率為 60Hz，代表每秒來回震盪 60 次）。

所謂的「相 (Phase)」，物理上指的就是這個交流電壓波形隨時間變化的週期與相位狀態：

交流電正弦波形：
     +110V 峰值 ───╮       ╭───
                    \     /
        0V基準 ──────\───/───── (時間軸 t)
                      ╰─╯
                   -110V 谷值

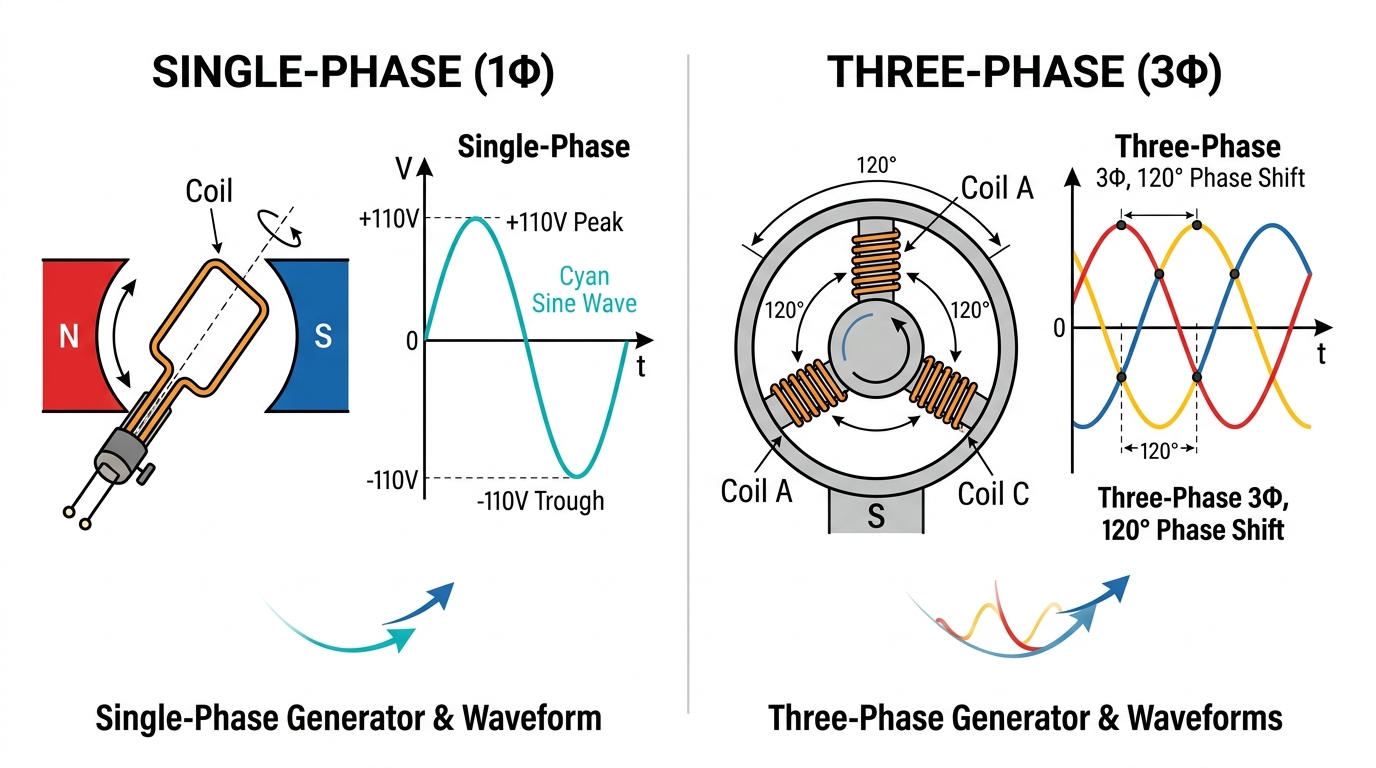

• 單相電 (Single-Phase, 1Φ)：代表整個供電來源只有一組單一節奏的正弦波電壓。就像發電機內部只有單組線圈在磁場中轉動切割磁力線，輸出一組波形步調完全一致的交流電。
• 三相電 (Three-Phase, 3Φ)：發電機內部分佈著 3 組彼此相差 120° 角的線圈，產生 3 組波形交錯推進的電力。三相電具備恆定旋轉磁場特性，適合工廠的大馬力重型馬達、電梯與商業大樓；而一般家庭用電負載較小、線路單純，採用單相電最經濟穩定。

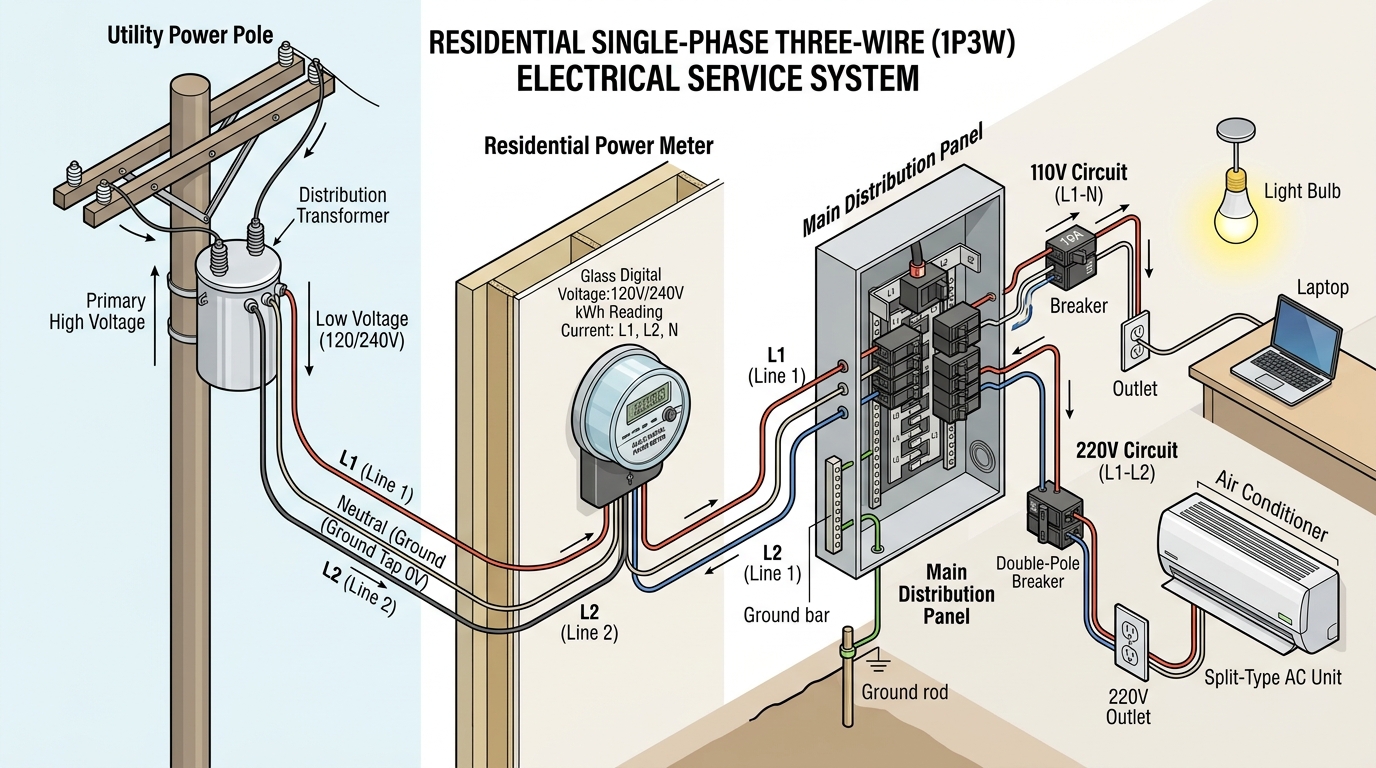

B. 既然是「單相」，為什麼叫「單相三線」？

「單相」指的是電壓波形的種類只有一種，而「三線」指的是台電拉進家中的導線數量有 3 條：

                     ┌─────── 火線 1 (Line 1, L1) ───────┐
                     │                                   ├─ 220V (兩火線跨接)
台電單相變壓器二次側 ┼─────── 中性線 (Neutral, N) ───────┤
 (同一組單一線圈)    │         [中間抽頭並接地 0V]       ├─ 110V (任一火線對中性線)
                     └─────── 火線 2 (Line 2, L2) ───────┘
                                         │
                                   [大地接地 G]

台電在柱上變壓器中，將同一組單相線圈的正中間抽出一條抽頭（Center Tap），這條線就是「中性線 (Neutral)」並將其接地 (0V)。這帶來了極致巧妙的優勢：

1. 取得 110V 電壓：從上方火線 L1 與中間中性線 N 之間取電，得到 110V，供一般電視、電腦、電風扇等小型家電使用。
2. 取得 220V 電壓：直接跨接線圈最上端 L1 與最下端 L2 兩條火線，由於兩端剛好相差 180°，電壓疊加得到 110V + 110V = 220V，供冷氣、電熱水器、IH 電磁爐等高功率電器使用。

C. 深度拆解：220V 的產生原理（L1、L2 到底是什麼？為什麼相差 180°？電壓如何疊加？）

許多人在初學電路時，最常產生的三大疑問就是：

Q1. 最上端 L1 與最下端 L2 兩條火線究竟是什麼？

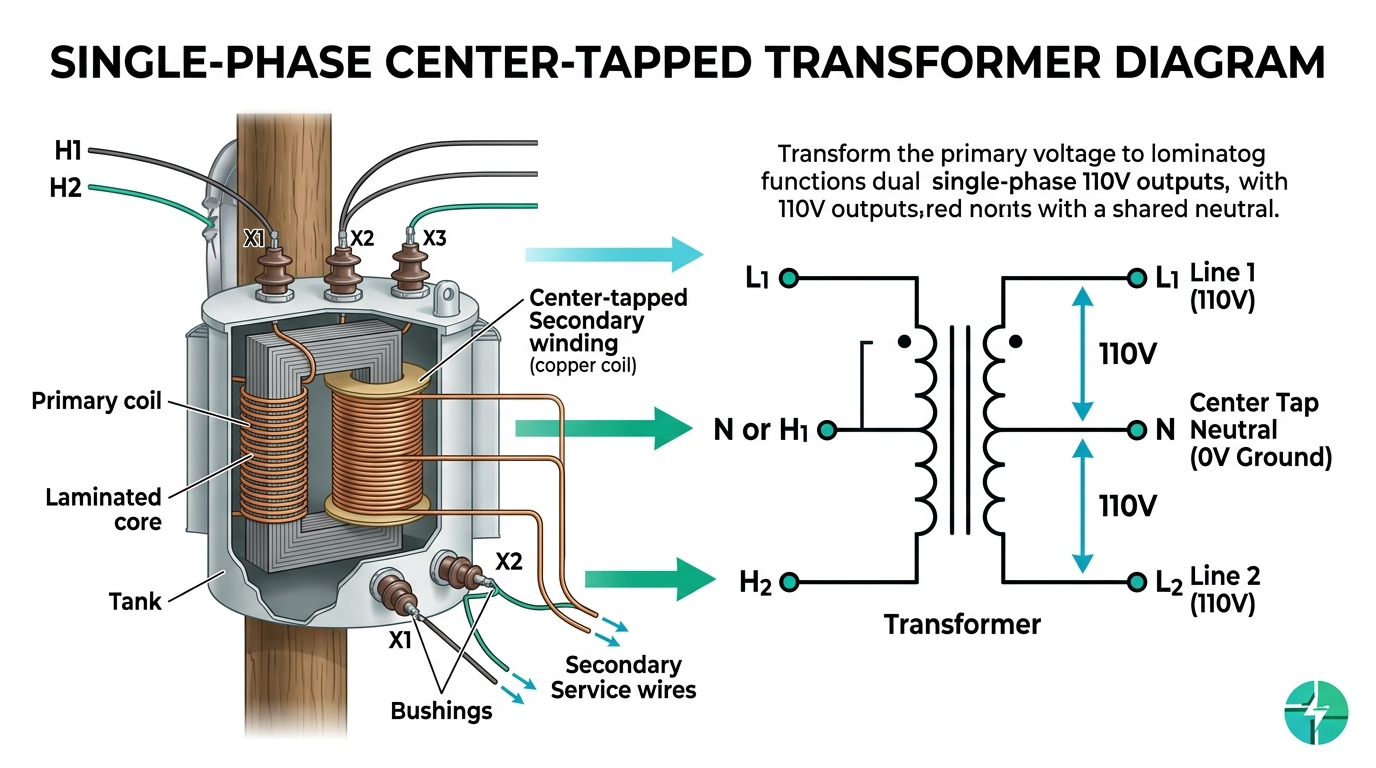

台電設置在電線桿上的圓桶狀變壓器（或社區地下配電室的變壓器），內部有一組輸出電力的次級線圈 (Secondary Winding)。這組線圈本質上是一整根連續纏繞的絕緣銅線：

• L1 (Line 1，火線 1)：接在線圈最頂端的「起始端點」。
• L2 (Line 2，火線 2)：接在線圈最底端的「末尾端點」。
• N (Neutral，中性線)：接在線圈正中央 1/2 處抽出的中間端點（Center Tap），並在變壓器端直接埋入大地接地，強制將此點的電位基準固定為 0V。

也就是說，L1 和 L2 並不是兩部不同的發電機，而是同一組變壓器線圈兩端相對於中間接地點 N 的對稱輸出端！

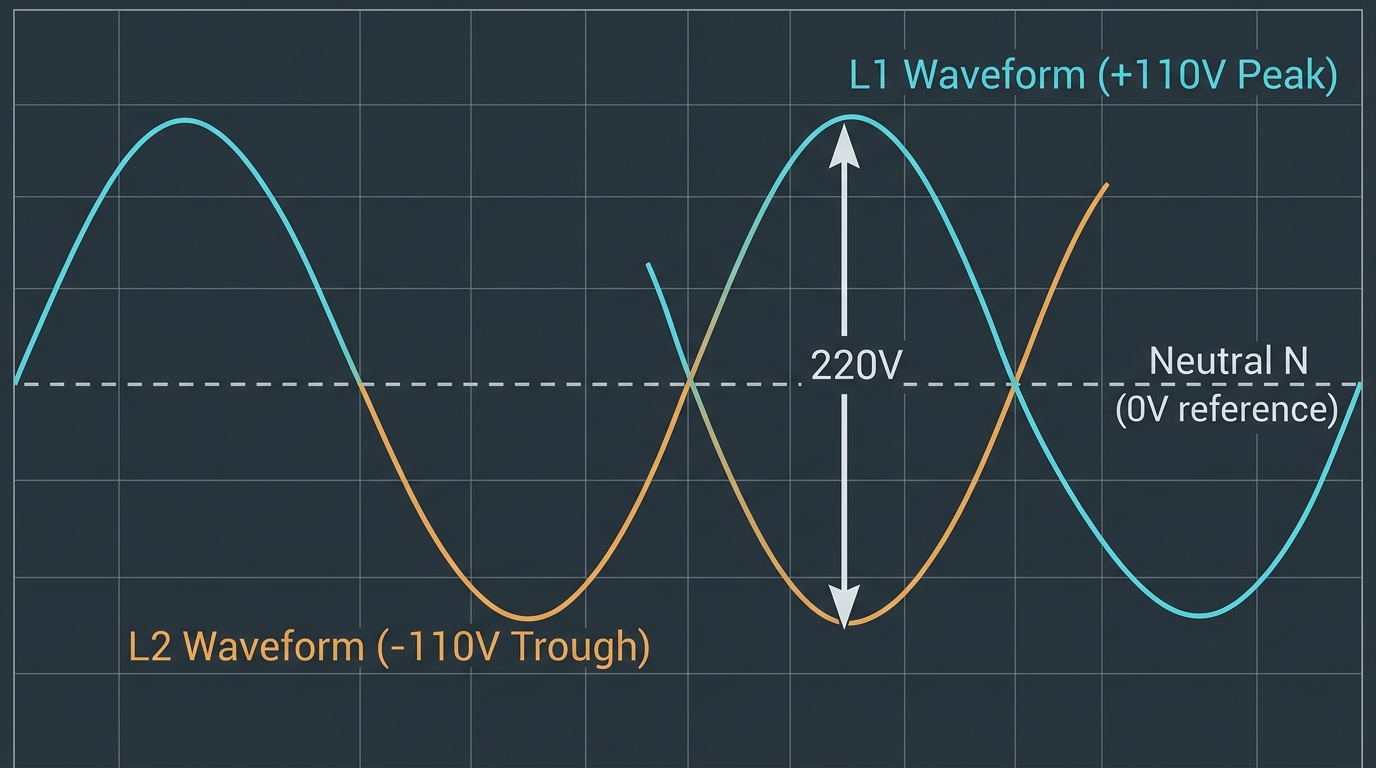

Q2. 為什麼兩端剛好「相差 180°」（反相）？

變壓器發電時，磁場在線圈中感應出方向一致的電場。當電場「由下往上」推動電子時：

• 以中間的 N (0V) 作為基準點來看：
  • 上方 L1 端點相對於中間 N，電位被推升到 +110V 峰值（波峰）。
  • 下方 L2 端點相對於中間 N，電位正好落在 -110V 谷值（波谷）。
• 經過 1/120 秒（半個週期）後，交流電方向完全反轉（電場由上往下推）：
  • 上方 L1 相對於 N 變成 -110V 谷值。
  • 下方 L2 相對於 N 變成 +110V 峰值。

因為 L1 與 L2 永遠處於「一正一負、一高一低」完全相反的波動狀態，在電機與物理學上，這種波形剛好對稱顛倒的狀態就被稱為「相位差 180°（反相，Out of Phase）」！

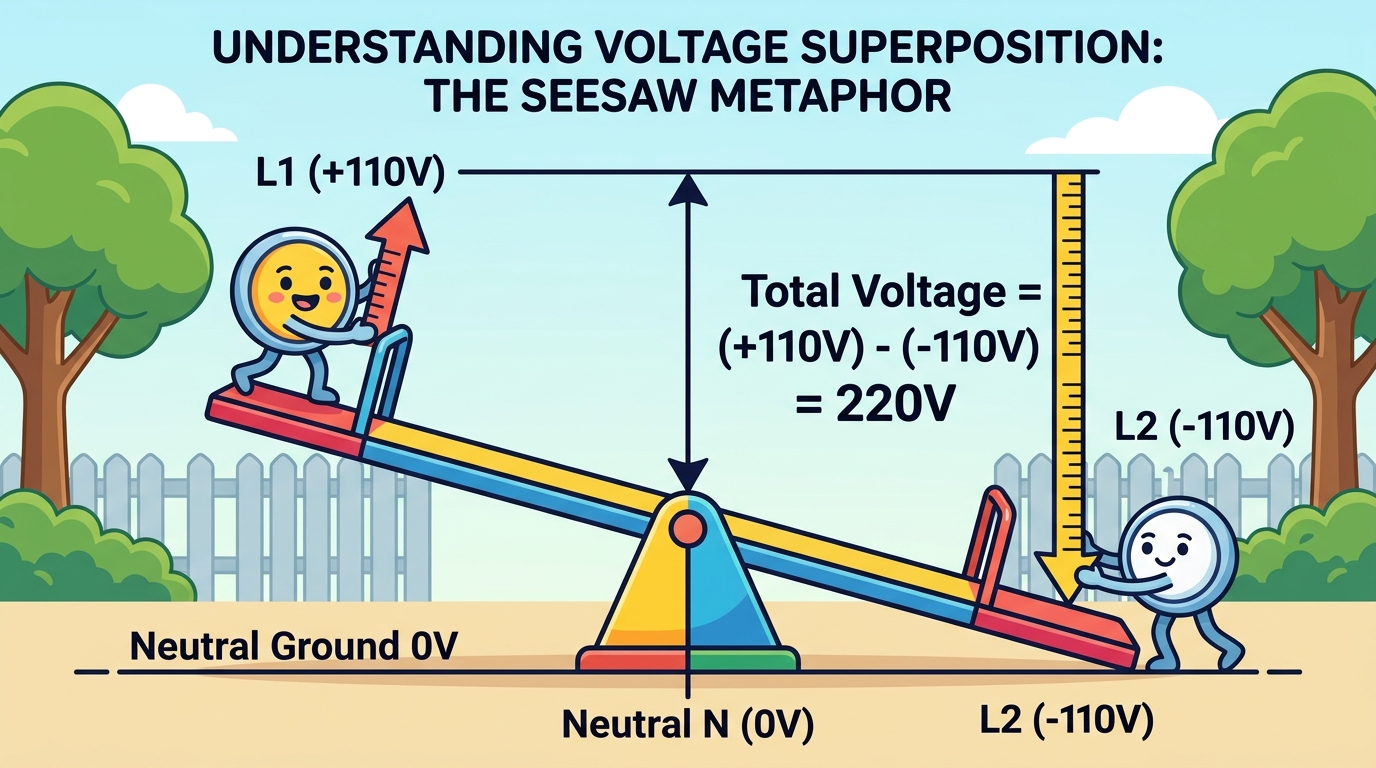

Q3. 電壓如何疊加得到 220V？（翹翹板比喻）

電壓的本質就是「兩點之間的電位差」（電壓 = 高電位 - 低電位）：

我們可以把單相三線系統想像成一座「以中性線 N 為中心支點的翹翹板」：

• 支點 N 固定在地面（0 公分高）。
• 左端是 L1，右端是 L2。
• 當左邊的 L1 被抬高到 +110 公分時，右邊的 L2 必然被壓到地下 -110 公分。
• 如果你站在地面 (0V) 分別去量 L1 或 L2，高度差都只有 110 公分 (110V)。
• 但如果你直接在 L1 與 L2 兩端拉一條繩子量測總落差：
  總高度差 = (+110) - (-110) = 110 + 110 = 220 公分 (220V)！

因此，當 220V 的冷氣機或電熱水器直接跨接在 L1 與 L2 兩條火線上時，它所感受到的就是這兩端疊加出來的 220V 完整電位差！

這就是「單相三線式 (Single-Phase Three-Wire)」的由來——用最簡潔的一組單相變壓器，完美同時供應 110V 與 220V 兩種家庭電壓！

2. 家用電路三兄弟的角色與原理

走進家中任何標準的三孔插座或開關接線盒，背後都由以下三種不同職責的導線組成：

• 火線 (Line / Phase，俗稱「活線」或「火線」)：負責將電能從變壓器輸送進家電。它對大地具備 110V 的交流電壓（AC），是電路中真正帶有高電位的導線，人體直接碰觸會引起觸電。
• 中性線 (Neutral，俗稱「水線」或「零線」)：電流流經負載做功後的回流通道。在變壓器與總配電箱端會與大地接合，理論上對地電壓為 0V。
• 接地線 (Ground / Earth，俗稱「地線」)：安全防護線。平時不參與電流迴路，而是直接連通建築物的接地銅棒與電器金屬外殼。當電器發生內部漏電時，接地線能將電流直接導入大地，並觸發漏電斷路器跳脫，保護人身安全。

3. 台灣 CNS 標準電線色碼規範

根據台灣《用戶用電設備裝置規則》（原屋內線路裝置規則），標準配電的顏色定義如下：

⚠️ 重要安全提醒：在裝潢翻修或老屋檢修時，常遇到過去水電師傅隨機抓線施作的情況。「顏色只能當作參考，電表量測才是唯一真相！」

4. 三孔插座外觀辨識法則

標準的 110V 三孔插座（美規 NEMA 5-15R），插孔面板其實有暗藏防呆設計：

        ╭─────────╮
        │  [ 圓孔 ]  │  <--- 接地線孔 (Ground，圓形或 U 型)
        │         │
        │ [短] [長]│  <--- [短縫] = 火線 (Line, 110V)
        │  |    |  │  <--- [長縫] = 中性線 (Neutral, 0V，俗稱水線大孔)
        ╰─────────╯

• 長孔（約 9mm）：接中性線 (N)。插頭設計上較寬的一側就是水線端。
• 短孔（約 7mm）：接火線 (L)。高電位端，接觸此孔有觸電危險。
• 圓孔（U型孔）：接地線 (G)。保護線端。

5. 實務量測技巧：驗電筆與數位三用電表

若要 100% 確定線路身分，請準備工具並依照以下標準程序測試：

方法 A：非接觸式驗電筆 (Test Pen)

1. 開啟驗電筆電源，先靠近已知帶電的電線確認指示燈與蜂鳴器正常運作。
2. 將筆尖分別靠近或插入插孔：
   • 火線 (L)：驗電筆會劇烈亮紅燈並發出連續急促嗶嗶聲。
   • 中性線 (N) / 地線 (G)：驗電筆無反應（或僅亮綠燈靜音）。

方法 B：數位三用電表（最精準方法）

將三用電表轉至 交流電壓檔 (ACV 750V 或 200V 檔位)：

• 量測 [短孔 (火線)] 與 [長孔 (中性線)]：讀數應為 110V ± 10%。
• 量測 [短孔 (火線)] 與 [圓孔 (接地線)]：讀數應為 110V ± 10%（證明接地良好）。
• 量測 [長孔 (中性線)] 與 [圓孔 (接地線)]：讀數應為 0V ~ 3V（若大於 5V 代表接地不良或中性線有雜散電流）。
